Technologie LED do liter 3D — front-lit, halo, back-lit
2 min czytania
Wizualizacja- IP67
- moduły LED i zasilacze
- −30 °C…+70 °C
- zakres pracy na elewacji
- 500 m
- czytelność litery 100 cm
- 50 000 h
- deklarowana żywotność LED
Jak działa każda technologia i od czego zależy wybór.

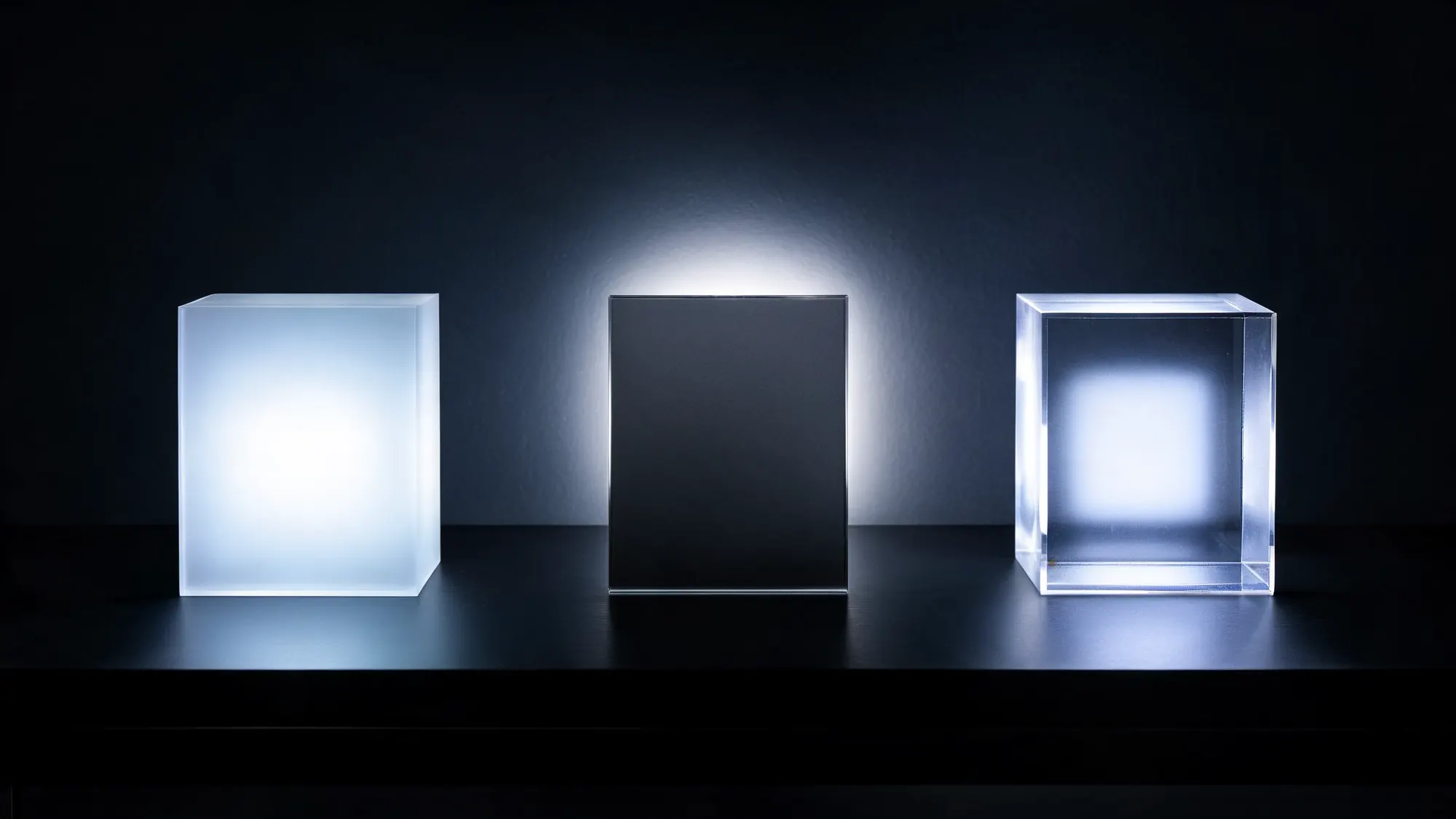

Trzy podstawowe technologie podświetlenia liter 3D to front-lit (światło przechodzi przez cały front litery), halo/back-lit (świecąca poświata za literą, front nieprzezroczysty) i połączenie obu. Wybór zależy od tego, czy priorytetem jest maksymalna czytelność z daleka, efekt dekoracyjny, czy oszczędność energii.
Front-lit — klasyczne podświetlenie przez front litery
Moduły LED montowane są wewnątrz korpusu litery, a światło przechodzi przez mleczny lub barwiony front z PMMA, dając równomiernie świecącą powierzchnię. To najczęściej wybierana technologia dla szyldów wymagających maksymalnej czytelności z dużej odległości.
Halo/back-lit — poświata za literą
Front litery jest nieprzezroczysty (najczęściej Dibond lub metal), a moduły LED montowane od tyłu rzucają światło na ścianę, tworząc świecącą obwódkę wokół konturu litery. Efekt jest bardziej dekoracyjny niż informacyjny — technologia wymaga odpowiedniego dystansu montażowego od ściany.
Połączenie front + halo (podświetlenie pełne)
Rzadziej stosowane, ale dające najsilniejszy efekt wizualny — dwa niezależne obwody LED pozwalają sterować osobno czytelnością (front) i efektem dekoracyjnym (halo). Najbardziej wymagająca produkcyjnie wersja tej technologii to litera, w której cała bryła (front i boki) wykonana jest z przepuszczającego światło akrylu — wymaga gięcia plexi na gorąco z dużą precyzją, ale świeci trójwymiarowo.
| Technologia | Efekt | Typowe zastosowanie |
|---|---|---|
| Front-lit | Jednolity, czytelny front | Szyldy zewnętrzne, sieci handlowe |
| Halo/back-lit | Świecąca poświata na ścianie | Logo dekoracyjne, recepcje |
| Front + halo | Dwa efekty jednocześnie | Lokalizacje flagowe premium |
Trwałość i serwis modułów LED
Moduły LED montowane wewnątrz liter podświetlanych powinny mieć dostęp serwisowy od tyłu litery, żeby pojedynczy uszkodzony moduł można było wymienić bez demontażu całej litery ze ściany.
Typ podświetlenia wpływa też na wymaganą głębię litery — więcej o tym w artykule o doborze grubości i głębi liter 3D, a o samym procesie produkcji podświetlanych liter w artykule o procesie produkcji krok po kroku.
Powiązane:
Specyfikacja techniczna
- Materiały
- pleksi PMMA wylewana i ekstrudowana 3–30 mm, cięta laserowo i frezowana CNC, krawędzie polerowane; Dibond 3 mm (2 × 0,3 mm aluminium + rdzeń PE); styrodur XPS na targi i eventy
- Lico do podświetlenia
- pleksi opal 3 mm (równomierne światło), pleksi barwiona w masie, lustro akrylowe, pleksi Day & Night
- Podświetlenie
- lico frontowe, halo na ścianie za literą, pełne 360°, neon LED, kaseton LED; barwa 3000K, 4000K, 6500K lub RGB
- Moduły LED
- Samsung / Osram, klasa szczelności IP67/IP68, ok. 5,5 modułu na metr obrysu litery
- Zasilanie
- hermetyczny zasilacz impulsowy IP67, dobierany z zapasem mocy 25% (ok. 1,2 W na moduł)
- Warunki pracy
- −30 °C…+70 °C, tworzywa z filtrem 2× UV, deklarowana żywotność modułów 50 000 h
- Czytelność
- 1 cm wysokości litery ≈ 5 m odległości czytania; litera 100 cm ≈ 500 m
- Montaż
- szablon 1:1, dystanse ze stali nierdzewnej 15–30 mm, stelaż aluminiowy w kolorze elewacji (RAL), taśma 3M VHB we wnętrzach
Parametry dla konkretnego projektu potwierdzamy na wizualizacji i w wycenie.
Robert Walewski
Główny Technolog i Konstruktor Reklam Świetlnych · reklamazplexi.pl
Ekspert obróbki PMMA, kompozytów aluminiowych oraz systemów oświetlenia LED w reklamie przestrzennej. Praktyczne doradztwo technologiczne i dobór parametrów dla inwestycji w całej Polsce.
